大家對拉繩位移編碼器的接線方式了解嗎?小編來介紹
新聞來源：原創文章出自濟南精量電子科技 發布時間：2020-9-18 14:34:24 點擊量：2250

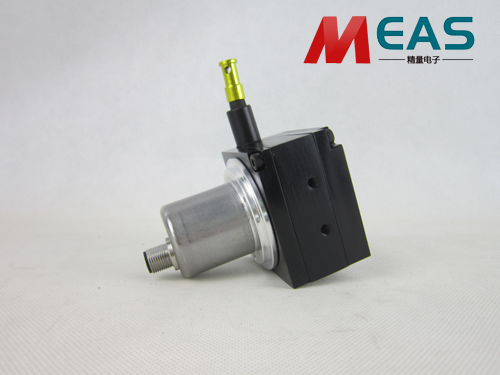

拉繩位移編碼器大家已經很熟悉了，可是對它的接線方式，用戶可能不是很明白，今天小編有空，就為大家講述一下，希望對大家有所幫助：
1、電源電壓需穩定可靠，一般輸入電壓為直流5v或12v，電源線正負的顏色及符號編碼器廠家在出廠時都有固定的顏色對應電源正或電源負，這里正負是絕對不可以接錯的，大家應注意這一點。
2、編碼器信號輸出線分A相、B相，AB兩相連接，可用于正反向計數，也可以判斷正反向和測速。
3、A\B\Z三相連接，可用于帶參考位置修正的測量。
4、A、A-、B、B-、Z、Z-，相連接可用于輸出帶負信號的功能，而且抗干擾能力強，傳輸距離較遠可達100多米，適合遠距離傳輸。
綜上所述就是拉線編碼器的接線方法，在實際應用中，拉線式編碼器輸出信號類型還有正弦波信號，就是電流或電壓信號，接線方式也是不同的，這就要依照編碼器廠家的使用說明書完成接線過程，接線方式在出廠之前都會把接線定義貼在位移編碼器上，以免弄錯。，
